Contactor là thiết bị không thể thiếu trong hệ thống điều khiển điện, đặc biệt khi cần đóng ngắt tải từ xa. Tuy nhiên, nếu sử dụng sai cách, contactor rất dễ bị cháy tiếp điểm, hỏng cuộn hút hoặc gây mất an toàn. Bài viết này sẽ hướng dẫn sử dụng contactor đúng kỹ thuật và an toàn, từ cách đấu nối đến các lưu ý trong vận hành. Dù là người mới hay thợ điện, bạn đều có thể áp dụng dễ dàng trong thực tế.
Contactor là gì và vai trò trong hệ thống điện
Contactor là gì?

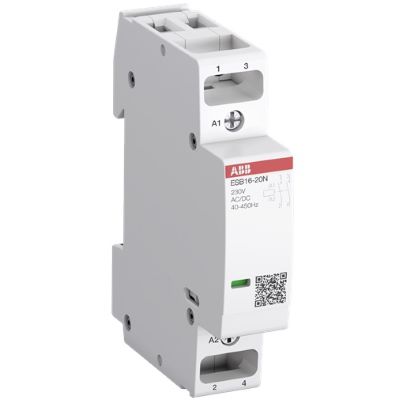

Contactor là thiết bị đóng cắt điện từ, dùng để điều khiển việc đóng ngắt dòng điện trong mạch điện mà không cần tác động cơ học trực tiếp. Thiết bị này hoạt động dựa trên nguyên lý cảm ứng điện từ, khi có dòng điện đi vào cuộn hút, nó tạo ra lực từ kéo tiếp điểm đóng lại.
.jpg)
Vai trò trong việc đóng cắt mạch điện tự động
Contactor đóng vai trò quan trọng trong các hệ thống điều khiển tự động. Nhờ khả năng điều khiển từ xa và đóng ngắt nhanh chóng, contactor giúp đảm bảo an toàn, giảm nguy cơ chập cháy do thao tác thủ công và tăng độ bền cho thiết bị điện khi vận hành liên tục.
Ứng dụng trong công nghiệp và dân dụng
Trong công nghiệp, contactor thường được dùng để điều khiển động cơ, máy bơm, quạt công nghiệp, hệ thống HVAC. Còn trong dân dụng, chúng được ứng dụng trong hệ thống chiếu sáng, máy lạnh, bơm nước tự động… Đặc biệt, các contactor 3 pha thường thấy trong tủ điện điều khiển và hệ thống tự động hóa.
>>>> Xem thêm: Phân phối khởi động từ ABB, EATON chính hãng đầy đủ CO CQ
Các bộ phận chính của contactor cần biết
Cuộn dây (coil)
Cuộn dây là thành phần tạo ra lực từ khi có dòng điện chạy qua. Khi cuộn dây được cấp điện, nó hút lõi sắt và kéo các tiếp điểm chính đóng lại, giúp dòng điện đi qua mạch. Đây là bộ phận quyết định khả năng hoạt động của contactor.
Tiếp điểm chính và phụ
Tiếp điểm chính là nơi trực tiếp dẫn điện từ nguồn đến tải, thường có kích thước lớn để chịu được dòng điện cao. Tiếp điểm phụ dùng để điều khiển hoặc phản hồi trạng thái hoạt động của contactor trong mạch điều khiển, thường có tiếp điểm thường mở (NO) và thường đóng (NC).
.jpg)
Vỏ bảo vệ, lò xo, nam châm điện
Vỏ bảo vệ giúp che chắn các bộ phận bên trong khỏi bụi, độ ẩm và các tác động cơ học. Lò xo có chức năng đẩy tiếp điểm về vị trí ban đầu khi ngắt điện, đảm bảo contactor ngắt mạch đúng lúc. Nam châm điện là phần tạo lực hút khi cuộn dây được cấp điện, giúp contactor thực hiện đóng mạch.
>>>> Xem thêm: Khởi động từ 3 pha là gì và cách đấu nối đúng kỹ thuật
Nguyên lý hoạt động của contactor
Hoạt động dựa trên hiện tượng cảm ứng điện từ

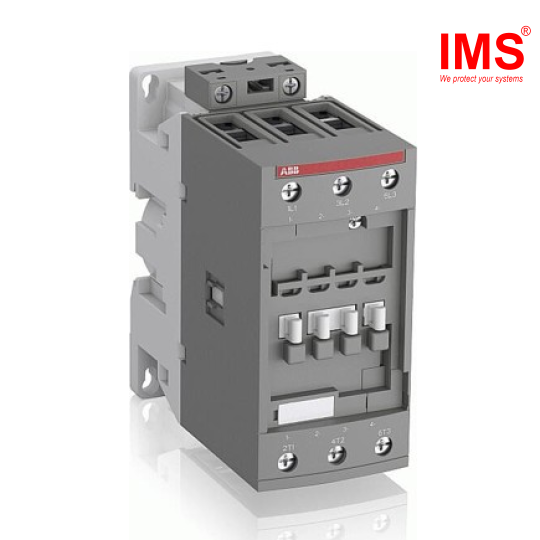

Contactor hoạt động theo nguyên lý cảm ứng điện từ. Khi có dòng điện chạy qua cuộn dây, nó sinh ra từ trường hút lõi sắt và kéo các tiếp điểm đóng lại, cho phép dòng điện đi qua mạch tải. Khi mất điện, từ trường mất đi, lò xo đẩy lõi sắt trở về vị trí ban đầu, tiếp điểm mở ra, ngắt mạch.
Cách contactor đóng ngắt mạch khi có dòng điện vào cuộn dây
Khi cuộn dây được cấp nguồn, lực từ hút lõi sắt sẽ làm các tiếp điểm chính đóng lại, giúp dòng điện đi từ nguồn đến thiết bị sử dụng. Ngược lại, khi ngắt nguồn cấp cuộn dây, tiếp điểm sẽ tự động mở ra nhờ lực đàn hồi của lò xo, ngắt hoàn toàn dòng điện đến tải.
.png)
Trình tự hoạt động khi đóng điện
1. Cấp nguồn cho cuộn dây contactor.
2. Cuộn dây sinh từ trường, hút lõi sắt.
3. Lõi sắt di chuyển kéo theo tiếp điểm chính đóng lại.
4. Dòng điện đi qua tiếp điểm đến tải (động cơ, đèn, bơm...).
5. Khi ngắt nguồn cấp cuộn dây, từ trường mất đi.
6. Lò xo đẩy lõi sắt về vị trí cũ, tiếp điểm mở ra, mạch bị ngắt.
>>>> Xem thêm: Tổng hợp các thiết bị khởi động từ chính hãng tại IMS
Cách đấu nối contactor đúng kỹ thuật (1 pha và 3 pha)
Đấu nối contactor 1 pha
Với hệ thống điện 1 pha, thường dùng contactor để điều khiển thiết bị như máy bơm, đèn chiếu sáng, máy lạnh… Cách đấu nối gồm:
• Nguồn điện 220V cấp vào cuộn dây (A1 và A2).
• Dòng tải đi qua tiếp điểm chính (thường là 1 cặp NO).
• Tiếp điểm phụ có thể kết nối với rơ le nhiệt hoặc mạch điều khiển.
Đấu nối contactor 3 pha

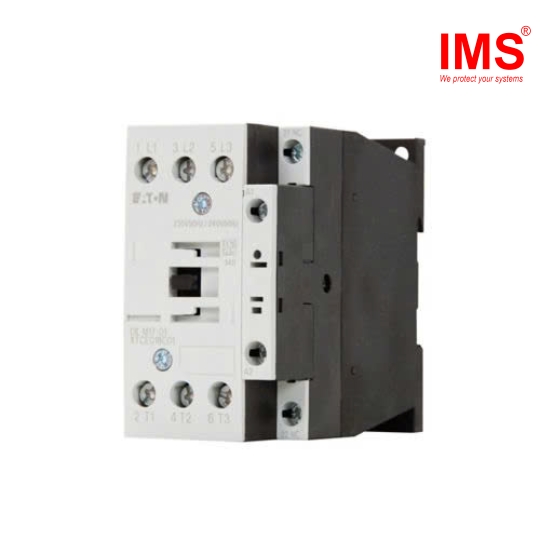

Trong hệ thống 3 pha, contactor có 3 tiếp điểm chính (L1, L2, L3) đấu với nguồn điện, và 3 tiếp điểm ra tải (T1, T2, T3). Cách đấu nối gồm:
• Nguồn 3 pha vào các cực L1–L3, tải nối ra T1–T3.
• Cuộn dây điều khiển thường dùng nguồn 220V hoặc 380V, đấu vào A1 và A2.
• Có thể bổ sung rơ le nhiệt để bảo vệ quá tải ở đầu ra tải.
.jpg)
Lưu ý khi đấu nối
– Chọn đúng điện áp cuộn dây contactor phù hợp với mạch điều khiển.
– Không để các dây nguồn và dây điều khiển chạm nhau.
– Siết chặt các đầu nối, tránh đánh lửa tiếp điểm.
– Nếu kết hợp rơ le nhiệt, đấu rơ le vào sau contactor để bảo vệ tải hiệu quả.
Hướng dẫn sử dụng contactor an toàn và hiệu quả

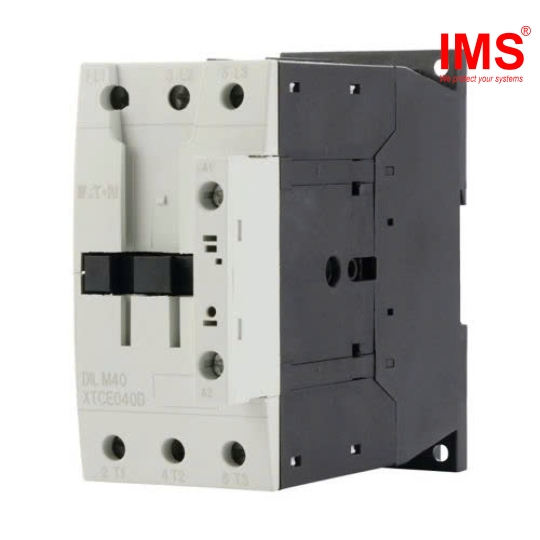

– Kiểm tra thông số trước khi lắp đặt: Trước khi sử dụng, cần kiểm tra kỹ các thông số kỹ thuật của contactor như điện áp cuộn hút, dòng định mức, số cực, loại tiếp điểm… Việc chọn sai thông số có thể khiến thiết bị không hoạt động đúng hoặc nhanh hỏng.
– Đảm bảo đúng sơ đồ và thứ tự dây: Khi đấu nối, cần tuân theo sơ đồ kỹ thuật từ nhà sản xuất. Đấu đúng vị trí cuộn dây (A1, A2) và các cực nguồn – tải (L1–T1, L2–T2, L3–T3). Sai thứ tự hoặc ngược cực có thể gây chập mạch hoặc làm contactor không hút.
– Tránh để contactor hoạt động quá tải: Không sử dụng contactor vượt quá dòng điện định mức, vì sẽ khiến tiếp điểm mau hỏng, sinh nhiệt và giảm tuổi thọ thiết bị. Nên kết hợp thêm rơ le nhiệt để bảo vệ tải và đảm bảo contactor chỉ hoạt động trong giới hạn an toàn.
.jpg)
Bảo trì và kiểm tra định kỳ contactor như thế nào?

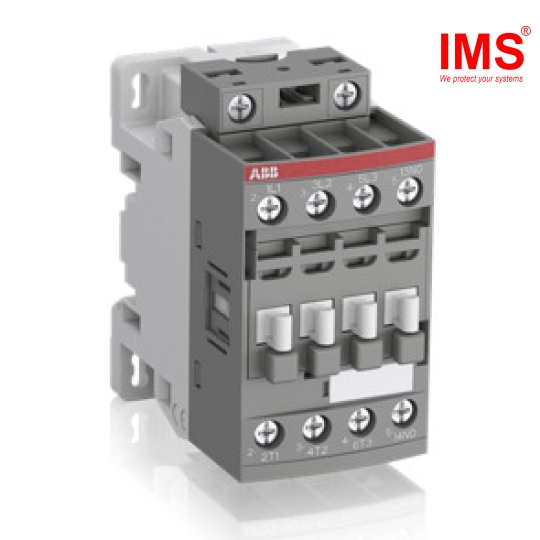

♦ Tần suất kiểm tra định kỳ (3 tháng, 6 tháng…): Contactor nên được kiểm tra định kỳ mỗi 3–6 tháng tùy theo tần suất hoạt động. Với hệ thống vận hành liên tục hoặc trong môi trường khắc nghiệt, nên rút ngắn thời gian kiểm tra để phát hiện sớm các hư hỏng tiềm ẩn.
♦ Vệ sinh tiếp điểm, kiểm tra độ mòn: Tiếp điểm là nơi dễ bị mòn hoặc cháy xém do đóng ngắt nhiều lần. Khi kiểm tra, cần vệ sinh sạch bụi bẩn bằng chổi mềm hoặc khí nén, loại bỏ lớp gỉ nếu có. Nếu tiếp điểm bị mòn sâu hoặc cháy đen, cần thay thế để tránh mất an toàn.
♦ Kiểm tra độ siết dây, tình trạng hoạt động cuộn hút: Các đầu nối dây cần được siết chặt để tránh đánh lửa và giảm điện trở tiếp xúc. Đồng thời, kiểm tra cuộn hút có hoạt động ổn định không, có phát ra tiếng ồn bất thường hoặc bị nóng khi làm việc. Nếu phát hiện bất thường, nên kiểm tra điện áp cấp hoặc thay cuộn dây nếu cần thiết.
.jpg)
Mua contactor chính hãng ở đâu uy tín, chất lượng, giá tốt?
Nếu bạn đang tìm nơi mua contactor chính hãng từ các thương hiệu uy tín như ABB, EATON… với giá tốt và đầy đủ giấy tờ CO CQ, IMS là lựa chọn đáng tin cậy. Chúng tôi là đại lý phân phối được ủy quyền, cam kết sản phẩm 100% chính hãng, bảo hành đầy đủ và hỗ trợ kỹ thuật tận tâm.
√ Sản phẩm chính hãng 100%: IMS là đại lý ủy quyền của các thương hiệu lớn như ABB, EATON, đảm bảo đầy đủ CO CQ.
√ Giá cạnh tranh, minh bạch: Báo giá rõ ràng, không phát sinh chi phí ẩn, hỗ trợ chiết khấu cho đơn hàng số lượng lớn.
√ Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư am hiểu sản phẩm, hỗ trợ chọn model phù hợp với tải và hệ thống điện thực tế.
√ Hàng luôn sẵn kho: Nhiều model contactor 1 pha, 3 pha có sẵn, đáp ứng nhanh tiến độ công trình.
√ Giao hàng toàn quốc: Vận chuyển nhanh chóng, an toàn, hỗ trợ giao gấp theo yêu cầu.
√ Bảo hành rõ ràng: Sản phẩm được bảo hành theo tiêu chuẩn hãng, hỗ trợ đổi trả nếu phát sinh lỗi kỹ thuật.
.jpg)
Liên hệ với IMS để nhận tư vấn chi tiết
Trên đây là hướng dẫn sử dụng contactor đúng kỹ thuật và an toàn, giúp bạn tránh được các lỗi thường gặp và kéo dài tuổi thọ thiết bị. Để đảm bảo chất lượng và hiệu quả vận hành, bạn nên chọn mua contactor chính hãng tại đơn vị uy tín. IMS hiện là đại lý phân phối contactor ABB, EATON chính hãng, đầy đủ CO CQ, hỗ trợ tư vấn kỹ thuật và giao hàng toàn quốc. Liên hệ IMS ngay hôm nay để được báo giá tốt và hướng dẫn chọn thiết bị phù hợp.
